こんにちは！東京都西多摩郡を拠点に電気・計装・制御のプロフェッショナルとして活動している小峰電気です。
受変電設備の設計やメンテナンスに携わる中で、「VCB（真空遮断器）の内部構造や消弧の仕組みを深く理解して、現場での判断力を高めたい」そう思うことはありませんか？
特に現場経験を積んでいる方ほど、単なる用語の暗記ではなく、サージ対策や更新時期の具体的な見極め方といった、実務に直結する深い知識を求めているのではないでしょうか。
実は、VCBの「真空」が持つ物理的な特性を正しく理解することで、目に見えないトラブルの予兆を察知したり、最適なリプレース提案を行ったりすることが可能になります。
そこで今回は、VCBの消弧原理から他方式との違い、現場で必須となるサージ対策、そして寿命の判断基準についてプロの視点で分かりやすく解説していきます。
受変電設備やFA制御の分野でさらなるスキルアップを目指すエンジニアの方や、現場の安全管理を担う担当者の方は、ぜひ参考にしてみてください。
■ 高い絶縁性を誇る消弧の仕組み
真空遮断器（VCB）の最大の強みは、文字通り「真空」を絶縁体（電気を通さない物質）として利用する点にあります。なぜ空気中よりも効率的に電流を遮断できるのか、その核心となる消弧（火花を消すこと）のプロセスを具体的に解説します。
・ 真空バルブ内部の接点構造
VCBの機能を支えるのは真空バルブという部品です。この内部には固定接点と可動接点が配置されており、非常に高い気密性が保たれています。例えるなら、魔法瓶が熱を逃がさないように、真空バルブは電気の逃げ道を徹底的に塞ぐ密閉構造です。
接点には高い電圧に耐え、定格電流（正常に流せる電流の限界値）をスムーズに通す特殊な素材が使われています。
・ アークを瞬時に消す遮断原理
接点が離れる瞬間、接点間にはアークという高温の放電（火花）が発生します。真空バルブ内では、この火花の原因となる金属粒子が周囲へ一気に拡散（広がり散ること）するため、放電が維持できなくなります。
例えるなら、霧吹きで水を撒くとすぐに蒸発して消えるように、アークの密度を瞬時に下げることで、一瞬で電気の流れを確実に止める仕組みです。
・ 優れた絶縁耐力を持つ真空の性質
真空には、空気よりも数倍から十数倍高い絶縁耐力（電気を跳ね返す力）があります。この性質により、接点間の距離をわずか数ミリ程度に抑えても、耐電圧（耐えられる電圧の強さ）を高く維持できます。
薄くても頑丈なパネルが衝撃を通さないように、小さな隙間でも強力に電気をブロックできるため、装置全体のコンパクト化と高い安全性を両立しています。

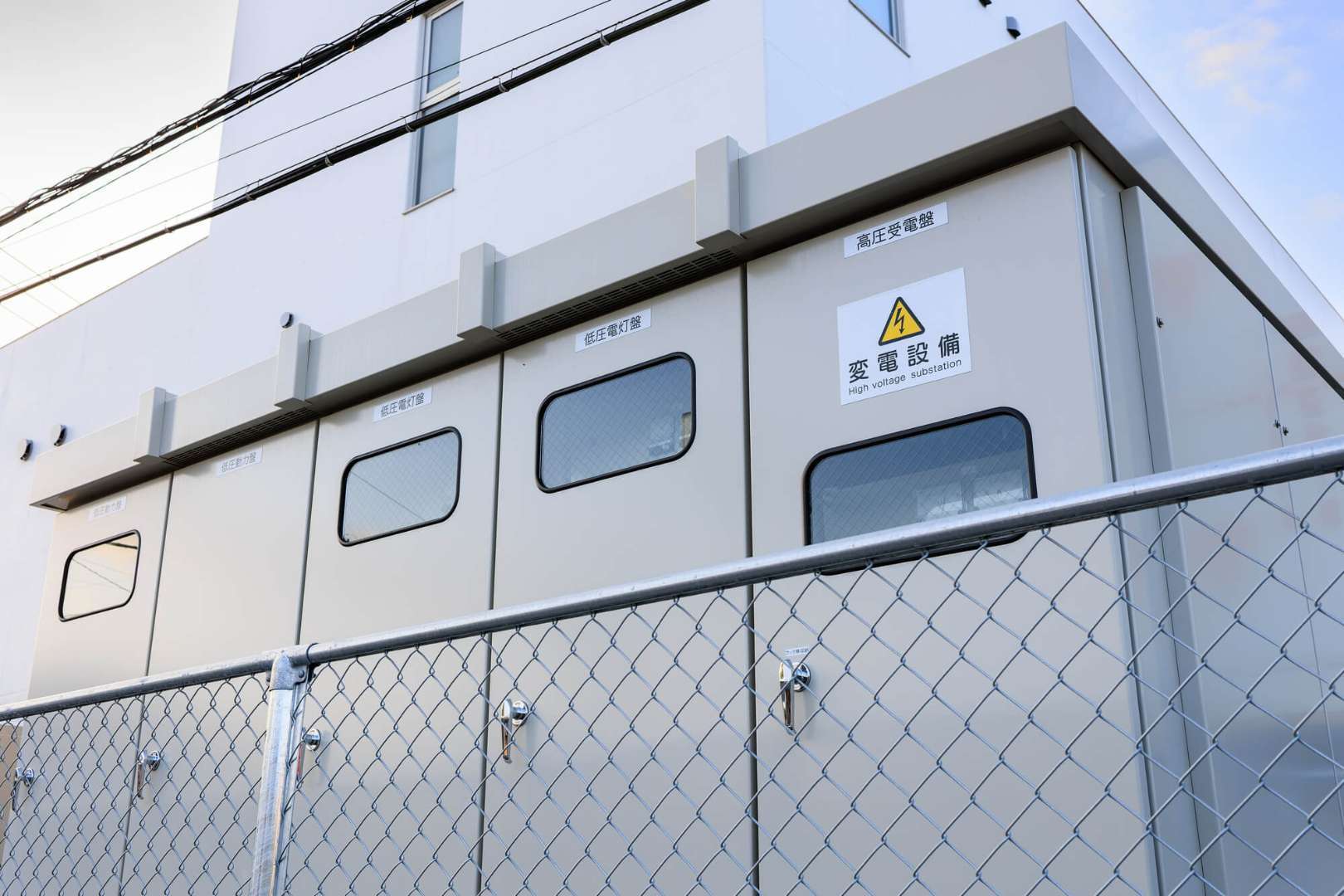

■ VCBの利点と他方式との違い
真空遮断器（VCB）が持つ優れた消弧原理は、実際の現場における運用メリットへと直結しています。なぜ日本の高圧受電設備の多くでVCBが主役として選ばれているのか、その理由を他の遮断方式と比較しながら、設計と保守（点検・管理）の両面から紐解いていきましょう。
・ 盤の小型化を支える絶縁性能
VCBは、真空の強力な絶縁力（電気を通さない性能）のおかげで、接点同士の距離を非常に短く設計できます。これにより、電気機器を収める箱である盤（ばん）自体のサイズを大幅に小さくすることが可能です。
都市部のビルや工場の地下など、設置スペースに限りがある場所において、この省スペース性は大きな利点（メリット）となります。
・ メンテナンス性を高める長寿命
真空バルブは完全に密閉されているため、外部の空気や湿気に触れることがありません。そのため、接点が酸化（酸素と結びついて錆びること）して劣化するリスクが極めて低く、他の遮断器に比べて長期間にわたって安定した性能を維持できます。
部品の交換頻度を減らせることは、運用コスト（設備を使い続けるための費用）の抑制にも貢献します。
・ GCBやACBとの使い分け
遮断器には、空気を利用するACB（気中遮断器）や、ガスを利用するGCB（ガス遮断器）などがあります。ACBは主に低圧回路に、GCBは発電所や大規模変電所などの超高圧回路に使われるのが一般的です。
これらに対し、VCBは高圧（6,600Vなど）の受変電設備において、信頼性とコストのバランスが最も優れた選択肢として広く普及しています。
■ 故障を防ぐサージ対策の重要性
VCBは遮断性能が非常に高い一方、電流を急激に止める性質があるため、「サージ」という特殊な電圧の波が発生しやすくなります。この特性を正しく理解し、現場で適切な処置（対策）を施すことが、設備の故障を防ぎ、長寿命化を実現するための重要なポイント（要点）となります。
・ 構造上避けられない開閉サージ
VCBの遮断能力が強すぎるため、接点が離れる瞬間に電流が強引にゼロにされる「電流裁断」という現象が起こります。このとき発生する異常に高い電圧が開閉サージです。
例えるなら、勢いよく流れる水道の蛇口を急に閉めたときに、配管がガタガタと震える「ウォーターハンマー現象」のような衝撃が回路全体に加わります。
・ 設備を守る保護装置の役割
このサージからモーターや変圧器などの設備を守るために、SA（サージアブソーバ）や避雷器などの保護装置を設置します。これらは異常な高電圧が発生した際に、その電気を地面へ逃がす「安全弁」のような役割を果たします。
特に定格電流（正常な使用範囲の電流）が小さい負荷を扱う現場では、これらの対策の有無が故障率に直結します。
・ 絶縁破壊を未然に防ぐ設計
サージによる絶縁破壊（電気が絶縁体を突き抜けて流れてしまうこと）を未然に防ぐには、盤内のレイアウトや配線距離の設計も重要です。単に部品を並べるだけでなく、電圧の伝播（伝わり方）を考慮した施工が必要です。
無理な負荷をかけない余裕を持った設計が、目に見えない電気の事故から工場全体のシステムを保護します。
■ 寿命を見極める更新判断の目安
VCBはメンテナンスの手間が少ない長寿命な機器ですが、決して永久に使えるわけではありません。重大な波及事故（周囲を巻き込む停電）を未然に防ぐためには、目に見えない真空の質や物理的な摩耗具合を正確に把握する、プロの目利きが求められます。
・ 真空度の低下を見逃さない方法
真空バルブの寿命において最も注意すべきは、真空度の低下です。バルブ内の真空が失われると、絶縁破壊（本来流れない場所に電気が漏れ出す現象）が起き、爆発や火災の原因となります。
これは外観からは判断できないため、定期点検での耐電圧試験（高い電圧をかけて異常がないか調べる検査）を行い、遮断性能が維持されているかを数値で確認することが欠かせません。
・ 接点消耗を確認するポイント
電気を遮断する際のアーク（火花）によって、接点の表面は少しずつ削り取られていきます。これを接点消耗と呼びます。多くのVCBには、外部から接点の残量を目視で確認できる消耗表示というインジケーター（目印）が備わっています。
この目盛りを確認し、交換基準に達していないかをチェックすることが、現場管理における重要（ポイント）な業務の一つです。
・ 事故を防ぐリプレース時期
一般的にVCBの更新推奨時期は、設置から約15年から20年とされています。これは業界団体が定める基準に基づいたものです。たとえ動作に問題がないように見えても、内部のグリス（潤滑油）の固着や電子部品の劣化は確実に進んでいます。
不具合が起きてから動くのではなく、計画的なリプレース（機器の交換）を提案することが、工場全体の信頼性を守ることにつながります。
■まとめ
今回は真空遮断器（VCB）の仕組みや消弧の原理、そして現場で欠かせないサージ対策や更新判断のポイントについて解説しました。VCBは現代の受変電設備において非常に信頼性の高い機器ですが、その性能を100%引き出し、設備の安全を守るためには、仕組みに基づいた正しい施工と点検が不可欠です。
「なぜこの数値が出るのか」「なぜこの対策が必要なのか」という本質を理解することで、エンジニアとしての現場対応力は飛躍的に高まります。
