■ 電灯盤の役割と電気の分配
低圧電灯盤は、建物内の照明やコンセントへ電気を安全に届けるための拠点となる設備です。外部の電柱や建物の受変電設備から送られてきた電気を、私たちが普段使う100V（ボルト）や200Vの使いやすい電圧に分けて配る役割を持っています。
・ 照明やコンセントへの電力供給
電灯盤の最も重要な役割は、建物内の隅々まで電気を枝分かれさせて届けることです。一般的に電灯回路と呼ばれ、私たちの生活に欠かせないオフィスのLED照明や、壁にあるコンセントなどに電気を供給します。
例えるなら、大きな水道管から各部屋にある蛇口へ水を分けるための分岐点のような存在です。供給される電気は主に単相3線式（たんそうさんせんしき）という方式で、1つの盤から100Vの家電製品用と、エアコンなどで使われる200V用の両方の電源を取り出すことが可能です。
これにより、家庭用の炊飯器から業務用のコピー機まで、多様な負荷（ふか：電気を使う機器のこと）に対応しています。
・ 回路を保護する遮断機の機能
ただ電気を配るだけでなく、異常が起きた際にシステムを止めて火災や感電を防ぐ守衛のような役割も果たしています。盤内には、遮断機（しゃだんき：異常時に自動で電気を遮断するスイッチ）がいくつも並んでいます。
例えば、1つのコンセントに多くの電化製品を繋ぎすぎて電気が流れすぎる過電流（かでんりゅう）が起きた際や、電線が剥き出しになってショートした際には、瞬時に回路を切り離します。
具体的には、主幹（しゅかん：大元のスイッチ）と分岐（ぶんき：各部屋ごとのスイッチ）の二段構えで監視しています。もし、ある部屋で電気を使いすぎてブレーカーが落ちたとしても、電灯盤が適切に機能していれば、建物全体の電気が消えることはなく、その回路だけを安全に停止させることができます。
このように、電気を配る分配の機能と、事故を未然に防ぐ保護の機能が合わさることで、私たちは安心して電気を使い続けることができるのです。
■ 動力盤との違いと見分け方
電気工事の現場で「どちらが電灯盤か？」と迷うことは、新人の方によくある悩みです。電灯盤と動力盤は箱の外観こそ似ていますが、流れている電気の性質や使われる用途は全く異なります。
・ 扱う電圧と相数の決定的な差
電灯盤と動力盤の最大の違いは、電圧の高さと相（そう：電気を送る方式の種類）の数にあります。
電灯盤は主に単相（たんそう）という、家庭でも使われる100Vや200Vを供給します。一方、動力盤は三相（さんそう）と呼ばれる、より強力なパワーを持った200Vの電気を扱います。
見た目の大きな特徴として、電灯盤の主幹（しゅかん：大元のスイッチ）には配線が3本繋がっている単相3線式が多いのに対し、動力盤はより太い電線や、三相3線式に対応した専用のブレーカーが並んでいます。
例えるなら、電灯盤は普通車が通る「一般道路」で、動力盤は大型トラックや重機が通る「産業用道路」のような、運ぶエネルギーの規模の違いがそのまま盤の構成に現れています。
・ 接続される負荷設備の種類
それぞれが担当する設備の種類もはっきりと分かれています。
電灯盤は、LED照明やパソコン、事務機器といった、比較的小さな電力で動く電灯負荷（でんとうふか）へ電気を供給します。
対して動力盤は、工場の製造ライン、エレベーター、空調の室外機といった動力負荷（どうりょくふか：大きな力を必要とする機器）を動かすためのものです。
具体的には、動力盤から送られる三相交流（さんそうこうりゅう：回転させる力を効率よく作れる電気）は、重たいモーターを力強く回すのに非常に適しています。
現場で「コンセントや明かりは電灯盤、大きなモーターやエアコンは動力盤」という区分けを正しく理解しておくことは、配線ミスを防ぎ、トラブルを回避するための第一歩となります。この使い分けによって、大きな機械が動く際のノイズが照明に影響するのを防ぐメリットもあります。
■ 盤内を構成する主要な部品

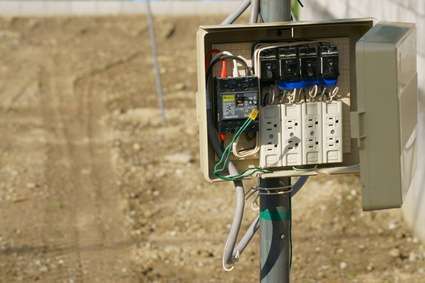

電灯盤の扉を開けると、整然と並んだスイッチや配線が目に飛び込んできます。これらは単に無造作に置かれているわけではなく、万が一の事故を未然に防ぎ、建物の電気を安定させるために、それぞれの部品が重要な役割（ポイント）を担っています。
・ 主幹と分岐ブレーカーの分担
電灯盤の中核を成すのが、主幹（しゅかん）と分岐（ぶんき）という2種類のブレーカーです。これらは、配線用遮断器（はいせんようしゃだんき：大きな電流が流れた際に自動で電気を止めるスイッチ）と呼ばれ、建物全体の電気を管理しています。
主幹ブレーカーは盤全体の「大元の門番」です。受変電設備から届いた電気を一番初めに受け取り、盤全体に流れる電気の量が、その設備が安全に流せる電気の量（定格電流）を超えないように監視します。一方、分岐ブレーカーは、照明やコンセントといった場所ごとに分けられた「各部屋の守衛」です。
例えるなら、主幹は家の玄関の鍵、分岐は各個室の扉のような関係です。どこか一つの部屋でショート（電線同士が直接触れて火花が出ること）が起きても、その箇所の分岐ブレーカーだけが落ちることで、他の部屋の電気が消えてしまうのを防ぐメリットがあります。
・ 事故を防ぐ漏電遮断器の仕組み
電灯盤には、電気の使いすぎを防ぐだけでなく、漏電（ろうでん：電気が本来の通り道から漏れ出すこと）による感電（電気ショック）や火災を防ぐための漏電遮断器が組み込まれています。
漏電遮断器は、送り出した電気の量と戻ってきた電気の量を常に計算しています。もしどこかで漏電が起きると、行きと帰りの電気の量に「差」が生まれます。このわずかな差を瞬時に感知し、電気ショックが体に届く前に回路を切り離すのがこの装置の仕組みです。
例えば、雨漏りによって照明器具に水がかかり、電気が外に漏れ出したとしても、漏電遮断器が正しく働けば大きな事故には至りません。特に水回りや屋外のコンセントに繋がる回路では、この漏電保護が安全を支える上で欠かせない要素（ポイント）となります。
盤内に取り付けられたテストボタンを定期的に押して、実際にスイッチが切れるかどうかを確認することは、現場管理において非常に大切な業務です。
■ 事故を防ぐ点検と更新の目安
電灯盤は頑丈な鋼鉄の箱に守られていますが、内部の部品は確実に消耗していきます。大きな停電事故を未然に防ぎ、建物の安全を守り続けるために欠かせない、プロが実施する点検の内容と寿命の判断基準について解説します。
・ 劣化を見抜く絶縁抵抗測定
盤の健康診断とも言えるのが、絶縁抵抗測定（ぜんえんていこうそくてい：電気が外に漏れていないかを確認する検査）です。
電気の通り道を守る被覆（ひふく：電線を覆うゴム状の膜）が熱や経年劣化で傷んでくると、漏電のリスクが高まります。これを専用の測定器（メガー）を使って、数値でチェックします。
例えるなら、血管の傷み具合を測る血圧測定のようなものです。定期的に測定を行い、以前の数値と比較することで、目に見えない配線の劣化をいち早く発見し、突然の停電トラブルを未然に防ぐことが可能になります。
・ 交換推奨時期とリニューアル
電灯盤全体の交換推奨時期は、一般的に設置から15年から20年とされています。
外観が綺麗に見えても、内部のブレーカーはバネの劣化や接触不良が進んでおり、過電流が起きた際に正しく電気を遮断できなくなる恐れがあります。
また、古い盤では現在主流となっているLED照明やスマートメーターへの対応が難しい場合もあります。故障して設備が止まってから慌てて直すのではなく、寿命が来る前のリニューアル（機器の更新）を行うことは、建物の安全性を最新の状態へアップデートする重要なポイント（要点）です。
■まとめ
今回は低圧電灯盤の役割や動力盤との違い、そして内部構造やメンテナンスのポイントについて解説しました。電灯盤は建物に明かりを灯し、コンセントを使えるようにする「電気の心臓部」です。
動力盤との違いや各部品の仕組みを正しく理解しておくことは、現場でのスムーズな作業やトラブル防止に直結します。日々の点検や適切な時期のリニューアルを通じて、電気を安全に使い続ける環境を整えていきましょう。
