「工場に新しい設備を導入したいけれど、今のキュービクルの容量で足りるのか」「増設する場合、どのくらい費用や手続きが必要なのか」と疑問に感じることはありませんか？
キュービクルの増設は、単に設備を追加するだけではなく、既存の受電容量やトランスの構成、設置スペース、工事方法などを確認したうえで検討する必要があります。
この記事では、キュービクルの増設が必要になるケースから、増設方法、工事費用、消防や関係機関への届出までわかりやすく解説します。
工場や施設の設備増強を検討している設備担当者や経営者の方は、ぜひ参考にしてみてください。

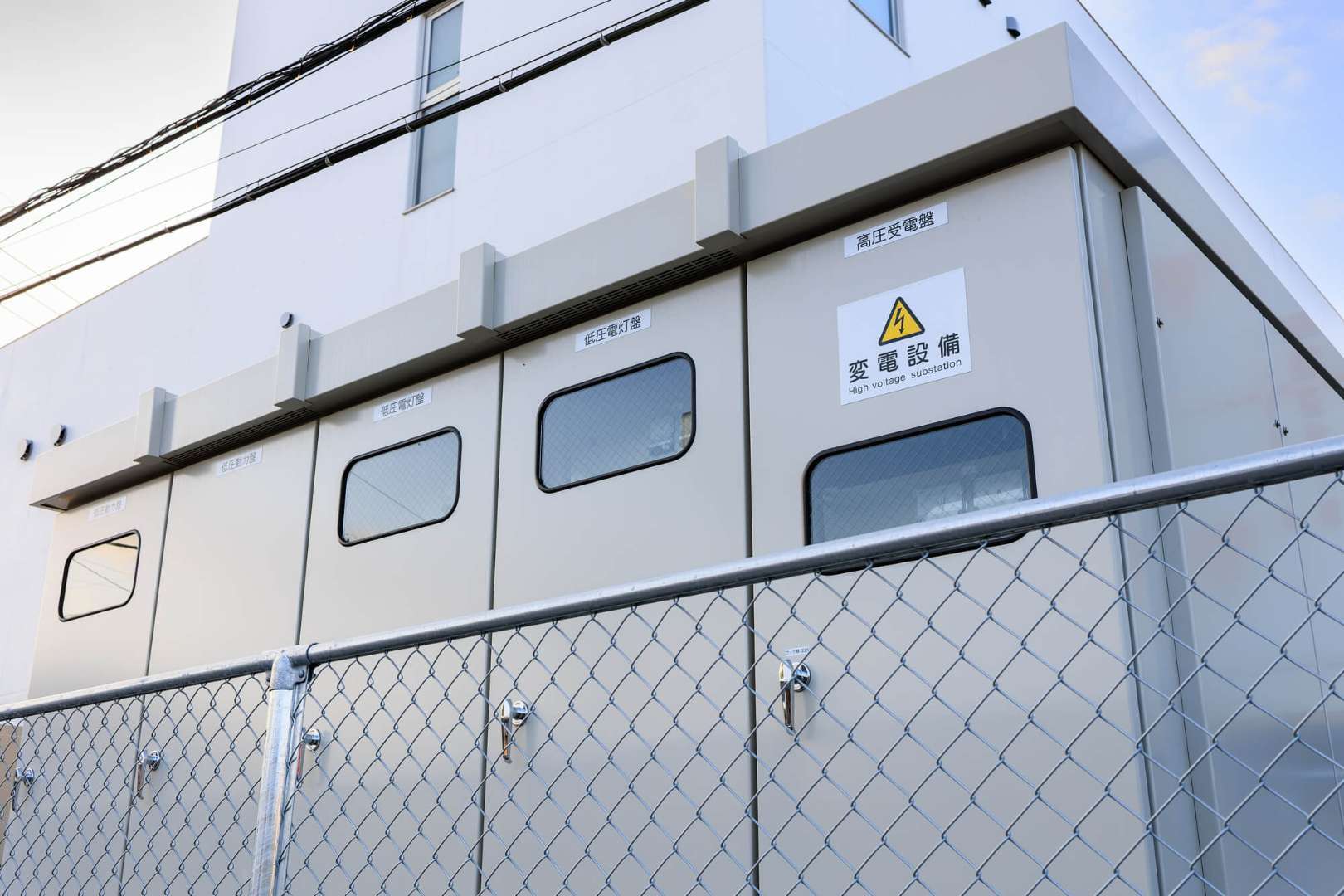

■キュービクル増設とは
キュービクルの増設は、工場や施設で使う電力量が増え、既存の受電設備では必要な電力を安定して供給できなくなる場合に検討する工事です。設備の状況に合わせた容量の確認が重要です。
・増設が必要なケース
キュービクルの増設が必要になる代表的なケースは、生産設備や大型機器を新しく導入し、工場全体の電気使用量が増える場合です。キュービクルは、高圧で受電した電気を変圧器で使用できる電圧に変える設備で、内部にはトランスやブレーカーなどが設置されています。
たとえば、新しい生産ラインや大型空調設備を追加すると、これまでより大きな電力が必要になります。
既存設備の容量では対応できない場合、変圧器の追加やキュービクルそのものの増設を検討します。将来的な設備拡張も考え、必要な容量や設置スペースを事前に確認することが大切です。
・容量不足の確認方法
容量不足は、現在使用している電気設備の負荷と、今後導入する機器の消費電力を確認して判断します。負荷とは、設備や機器が使用する電力の大きさのことです。
単純に機器ごとの消費電力を足すだけではなく、同時に稼働する設備の状況や既存の変圧器容量なども確認する必要があります。容量不足のまま使用を続けると、ブレーカーが落ちたり設備の安定稼働に影響したりする可能性があります。
そのため、増設を検討する際は、電気工事会社による現地調査や受電設備の確認を行い、必要な容量を設計することが重要です。
・トランス増設の判断
電力不足への対応は、必ずしもキュービクル全体を新設するとは限りません。既存のキュービクルにスペースや設備上の余裕がある場合は、トランスと呼ばれる変圧器を追加する方法も検討できます。
一方、既存設備に増設スペースがない場合や、必要な容量が大きく増加する場合には、増設用キュービクルの設置が必要になるケースもあります。
どの方法が適しているかは、現在の受電容量、機器の負荷、設置場所、将来の設備計画などによって異なります。工事費用や停電による事業への影響も含め、現地の設備状況を確認したうえで施工方法を決めることが重要です。
■キュービクル増設方法
キュービクルの増設方法は、既存設備の構成や必要な電力容量によって異なります。変圧器の追加だけで対応できる場合もあれば、回路やブレーカーの増設、新たなキュービクルの設置が必要になるケースもあります。
・トランスを増設する
既存のキュービクル内にスペースがあり、設備構成にも余裕がある場合は、トランスと呼ばれる変圧器を追加する方法があります。トランスは、高圧で受電した電気を工場や施設内で使用できる電圧へ変換する機器です。
生産設備の追加などによって必要な電力が増えた場合、既存トランスだけでは容量が不足することがあります。その際は、新しいトランスを増設して供給できる電力を増やします。
ただし、設置スペースや既存配線、受電設備全体の容量などを確認する必要があるため、事前の現地調査が重要です。
・回路とブレーカー増設
新しい機器や生産ラインへ電気を供給するには、トランスだけでなく回路やブレーカーの増設が必要になる場合があります。ブレーカーは、過大な電流が流れた際に電気を遮断し、設備や配線を守るための装置です。
設備を追加する際は、必要な電力や電圧に合わせて回路を設計し、適切なブレーカーや配線を選定します。既存設備へ無理に接続すると、安全性や安定稼働に影響する可能性があるため、設備全体の負荷を確認しながら増設方法を決めることが重要です。
・増設工事の流れ
増設工事では、まず現地調査を行い、既存キュービクルの容量や設置場所、配線、導入予定の機器などを確認します。その結果をもとに必要な容量や施工方法を設計し、見積もりや工事プランを作成します。
施工では、必要に応じて基礎工事やキュービクルの搬入、トランス・ブレーカー・配線の設置を実施します。工事内容によっては停電を伴う場合もあるため、工場や施設の稼働への影響を抑えられるよう、事前に作業時間や停電時間を調整しておくことが大切です。
■キュービクル増設費用
キュービクルの増設費用は、必要な容量や増設方法、設置場所、配線距離などによって大きく変わります。見積もりを取る際は、本体価格だけでなく、基礎工事や搬入、配線、試験などを含めた総額で確認することが重要です。
・トランス増設費用
トランスを増設する場合は、必要な容量や機器の仕様によって費用が変わります。たとえば、新しい生産設備の導入によって電力負荷が増える場合、既存トランスで不足する分を補うために、追加の変圧器を設置します。
ただし、トランス本体の価格だけでなく、設置作業や高圧配線、低圧側の配線、ブレーカーなどの周辺機器も必要になる場合があります。
既存キュービクル内に十分なスペースがない場合は、設備の構成変更や別の増設方法を検討する必要があり、工事費用が変わることがあります。
・基礎と配線の費用
増設用キュービクルを新たに設置する場合は、本体以外に基礎工事や配線工事などの費用も発生します。基礎とは、重量のあるキュービクルを安全に設置するための土台です。
設置場所の地盤や搬入経路、既存受電設備との距離によって必要な作業内容は異なります。既存設備から離れた場所へ設置する場合は、高圧ケーブルや配線の距離が長くなり、材料費や施工費が増える可能性があります。
そのため、現地調査を行ったうえで設置場所を決めることが重要です。
・補助金の確認
キュービクル増設に関係する補助金を利用できるかどうかは、工事の目的や導入する設備、申請時期などによって異なります。
単純な容量増設だけでは対象にならなくても、省エネ設備への更新や工場全体の省エネルギー化と合わせて実施する場合など、条件によっては関連制度の対象となる可能性があります。
補助金は年度や制度によって要件が変わるため、工事を計画する段階で最新の公募条件を確認し、申請前に施工会社や専門窓口へ相談することが大切です。
■キュービクル増設届出
キュービクルの増設では、設備の規模や変更内容によって消防署や関係機関への届出が必要になる場合があります。工事直前に確認するのではなく、設計や施工方法を決める段階で必要な手続きを整理しておくことが重要です。
・消防への届出
東京都では、高圧または特別高圧の変電設備について、一定規模以上の設備を増設・改設・移設する場合、設置前に消防署への届出が必要です。東京消防庁では、全出力20kW以下を除く高圧・特別高圧の変電設備を対象としています。
キュービクルを増設する際は、設備の出力や設置場所、工事内容などを確認し、管轄の消防署へ事前に相談しておくと安心です。自治体によって手続きや基準が異なる場合があるため、東京都外の現場では所在地を管轄する消防機関への確認が必要です。
・経産省への申請
高圧で受電するキュービクルは、自家用電気工作物に該当する場合があります。経済産業省によると、600Vを超える電圧で受電する電気設備などは自家用電気工作物として規制の対象となり、設備の規模や種類によって必要な届出や手続きが異なります。
そのため、増設だから必ず同じ申請が必要とは限りません。受電電圧や設備規模、変更する内容を整理したうえで、電気主任技術者や施工会社と確認し、必要に応じて所轄の産業保安監督部へ相談することが大切です。
・変更届の確認事項
変更届や関連書類を確認する際は、増設後の設備容量、変圧器の構成、受電電圧、設置場所など、既存設備から何が変わるのかを整理します。
キュービクル増設では、消防関係だけでなく電気設備に関する手続きが関係する可能性があります。申請や届出の漏れによって工事計画や稼働開始に影響が出ないよう、現地調査の段階から必要書類と提出時期を確認し、余裕を持って工事計画を進めることが重要です。
■まとめ
キュービクルの増設は、新しい生産設備の導入や工場の拡張などによって、既存の受電容量では必要な電力をまかなえなくなった際に検討する重要な工事です。
増設方法には、トランスの追加や回路・ブレーカーの増設、新たなキュービクルの設置などがあり、現在の設備構成や必要な容量、設置スペースによって適した方法は異なります。
また、工事費用はキュービクルやトランス本体だけでなく、基礎工事や配線、搬入、各種試験などによっても変わります。
消防署などへの届出が必要になる場合もあるため、設備を増設すると決まってから施工会社を探すのではなく、新しい機械や生産ラインの導入を検討する段階から専門会社へ相談することが大切です。
■キュービクルの増設は小峰電気へお問い合わせください
有限会社小峰電気では、工場・プラント・ビル・商業施設などを対象に、キュービクルをはじめとした受変電設備の新設・増設・改修から、点検・保守メンテナンスまで幅広く対応しています。現地調査から設計、施工、アフターフォローまで一貫して対応できるため、設備の状況に合わせた工事プランをご提案できます。
「新しい設備を導入したいが、今のキュービクル容量で足りるかわからない」「トランスの増設だけで対応できるのか知りたい」「工場の稼働への影響をできるだけ抑えて工事したい」といった段階でもご相談いただけます。
まずは現地で既存の受電設備や負荷、設置スペースなどを確認し、必要な容量や工事方法を整理することが重要です。
小峰電気では無料の現地調査・ヒアリングにも対応していますので、キュービクルの増設や受電設備の見直しをご検討中の法人様は、工事内容がまだ具体的に決まっていない段階でもお気軽にお問い合わせください。
